Jak snadno ověřit řízený pohon analyzátorem motorového pohonu?

Jak snadno ověřit řízený pohon analyzátorem motorového pohonu Fluke MDA-550 III

Autor: Ing. Jaroslav Smetana
Datum aktualizace: 23. 6. 2026
Odborná garance: Blue Panther s.r.o.

Frekvenční měnič, motor a napájecí síť tvoří jeden vzájemně propojený celek. Pokud pohon padá do poruchy, motor se přehřívá, objevují se chyby měniče nebo dochází k předčasnému poškození ložisek, nestačí změřit pouze jednu hodnotu multimetrem. Je třeba ověřit celý řetězec: vstup měniče, stejnosměrný meziobvod, výstup měniče, svorky motoru i případné hřídelové napětí. Právě k tomu je určen analyzátor motorových pohonů Fluke MDA-550 III.

Proč nestačí měřit pohon jen v jednom bodě

Řízený pohon s frekvenčním měničem se v provozu nechová jako běžný motor připojený přímo na síť. Měnič nejprve usměrní napájecí napětí, vytvoří stejnosměrný meziobvod a následně pomocí výkonové elektroniky skládá pulzně šířkově modulované napětí pro motor. Proto se závada může projevit na několika různých místech.

Na vstupu měniče může být problém v napájecím napětí, nesymetrii, harmonickém zkreslení nebo proudovém zatížení. Ve stejnosměrném meziobvodu může zvýšené zvlnění napětí ukazovat na problém s kondenzátory nebo na nevhodné provozní podmínky. Na výstupu měniče je nutné sledovat tvar PWM napětí, proudy, poměr napětí a frekvence, špičky napětí a rychlé hrany. Na straně motoru je důležité ověřit, zda kabeláž, odrazy napěťových impulzů a hřídelové napětí neohrožují izolaci vinutí nebo ložiska motoru.

Z toho vyplývá základní pravidlo diagnostiky pohonu: měřit je nutné postupně a systematicky od napájecí sítě přes měnič až k motoru. Pokud se měří pouze na jednom místě, může být závěr neúplný nebo zavádějící.

Fluke MDA-550 III: vedené měření místo složitého nastavování osciloskopu

Fluke MDA-550 III je analyzátor motorových pohonů určený pro servisní techniky, údržbu a pracovníky, kteří potřebují rychle a opakovatelně ověřovat stav frekvenčních měničů a motorů. Přístroj kombinuje funkce analyzátoru pohonů, průmyslového osciloskopu, záznamníku a měřicího přístroje.

Hlavní výhodou je vedený postup měření. Technik zvolí, zda chce ověřit vstup měniče, DC sběrnici, výstup měniče, svorky motoru nebo hřídelové napětí. Přístroj následně zobrazí schéma zapojení, ukáže, kam připojit napěťové sondy a proudové kleště, a použije odpovídající měřicí profil.

Obr. 2 – Hlavní menu analyzátoru motorových pohonů.

To je důležité zejména v provozu. Při poruše nebo při plánované kontrole není cílem dlouze nastavovat osciloskop, časovou základnu, spouštění a rozsahy. Cílem je rychle získat správná data na správném místě a rozhodnout, zda je problém v síti, měniči, kabeláži, motoru nebo v mechanických důsledcích elektrických jevů.

1. krok: ověření vstupu měniče

Diagnostika by měla začínat na vstupních svorkách měniče. Zde se ověřuje, zda měnič dostává napětí odpovídající jmenovitým podmínkám, zda nejsou fáze výrazně nesymetrické, zda je správné pořadí fází a zda vstupní proudy odpovídají zatížení a stavu pohonu.

Nadměrná napěťová nesymetrie může zatěžovat vstupní usměrňovač měniče a zhoršovat provozní podmínky. Proudová nesymetrie může ukazovat na problém v napájení, ve vstupním obvodu měniče, v usměrňovači nebo v zatížení. Současně je vhodné sledovat tvar napětí a proudu i harmonické složky.

MDA-550 III umožňuje při tomto kroku sledovat napětí, proud, frekvenci, špičkové hodnoty, tvar průběhů, nesymetrii a harmonické. Technik tak rychle zjistí, zda je měnič napájen správně, nebo zda je příčina problému již na vstupu pohonu.

2. krok: harmonické a vliv měniče na síť

Frekvenční měnič je nelineární zátěž. Odebírá ze sítě proud, který nemusí mít sinusový průběh, a tím může přispívat k harmonickému zkreslení v napájecí síti závodu. Harmonické se potom neprojevují pouze na daném pohonu. Mohou ovlivňovat transformátory, kompenzaci účiníku, jistící prvky, UPS, další měniče a citlivou elektroniku.

Fluke MDA-550 III umožňuje provádět harmonickou analýzu nízkých i vyšších řádů. V praxi tak lze ověřit, zda měnič není významným zdrojem rušení, zda není napájecí síť zatížena harmonickými a zda některé problémy pohonu nevznikají v důsledku kvality napájení.

3. krok: kontrola stejnosměrného meziobvodu

Stejnosměrná sběrnice je v měniči klíčovým místem. Právě zde se po usměrnění vytváří DC napětí, ze kterého střídač následně skládá výstupní napětí pro motor. Správná úroveň DC napětí a nízké zvlnění jsou důležité pro stabilní chod měniče.

Zvýšené zvlnění stejnosměrného napětí může signalizovat stárnutí nebo poškození kondenzátorů meziobvodu, nevhodné zatížení, problém v usměrňovací části nebo provozní stav, který měnič zatěžuje mimo běžné podmínky. Proto je měření DC sběrnice jedním z nejdůležitějších kroků při hledání příčiny nestabilního chodu pohonu.

Pozor: DC meziobvod může zůstat nebezpečně nabitý i po vypnutí měniče. Při měření je nutné dodržet bezpečnostní postup výrobce měniče, používat vhodné měřicí sondy a respektovat kategorii měření i maximální dovolené napětí přístroje a příslušenství.

4. krok: výstup měniče a PWM napětí

Výstup frekvenčního měniče nelze posuzovat stejným způsobem jako běžné sinusové napětí sítě. Měnič vytváří pulzně šířkově modulované napětí s rychlými hranami a vysokými špičkovými hodnotami. Proto je důležité měřit přístrojem, který je pro tento typ signálu určen.

Na výstupu měniče se sleduje zejména velikost napětí, výstupní proudy, symetrie mezi fázemi, tvar PWM průběhu, poměr napětí a frekvence V/f, napěťová modulace, špičky a strmost hran. Vysoké napěťové špičky nebo příliš strmé impulzy mohou namáhat izolaci motoru. Nesymetrie výstupních proudů může ukazovat na problém v motoru, kabeláži, zátěži nebo výkonové části měniče.

V praxi je tento krok důležitý například tehdy, když motor vykazuje zvýšenou teplotu, měnič hlásí nadproud, dochází k opakovaným výpadkům nebo se poruchy objevují pouze při určité rychlosti či zatížení.

5. krok: měření na svorkách motoru

Samotný výstup měniče ještě neříká vše o tom, jaké napětí se skutečně dostává na motor. Mezi měničem a motorem je kabel, který může při rychlých hranách PWM impulzů způsobovat odrazy napětí. Ty se mohou projevit jako vyšší špičky na svorkách motoru, zejména u delších motorových kabelů, nevhodné kabeláže nebo nevhodného uzemnění.

Měření na svorkách motoru proto pomáhá ověřit, zda motor není vystaven nadměrnému namáhání izolace. Sleduje se tvar napětí, špičkové hodnoty, strmost hran dV/dt, případný přesah impulzů a výstupní proud. Pokud se problém objeví až na motoru, ale nikoli na výstupu měniče, je nutné věnovat pozornost kabeláži, stínění, uzemnění, délce vedení nebo výstupním filtrům.

6. krok: hřídelové napětí a riziko poškození ložisek

Jedním z velmi důležitých měření u motorů napájených z frekvenčních měničů je kontrola hřídelového napětí. Rychlé napěťové impulzy z měniče se mohou kapacitní vazbou přenášet na rotor a vytvářet napětí mezi hřídelí a kostrou motoru. Pokud toto napětí překročí izolační schopnost mazacího filmu v ložisku, může dojít k výboji přes ložisko.

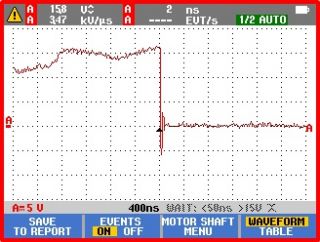

Opakované výboje vytvářejí mikroskopické krátery na valivých drahách a mohou vést k typickému poškození ložiska, zvýšenému hluku, vibracím a nakonec k předčasnému selhání motoru. Z hlediska údržby je důležité nejen zjistit, že hřídelové napětí existuje, ale také sledovat velikost impulzů a četnost výbojových událostí.

Fluke MDA-550 III je dodáván se sadou pro měření hřídelového napětí. Uhlíkový kartáček umožňuje vytvořit kontakt s rotující hřídelí a přístroj má pro tento test přednastavenou měřicí rutinu. Technik tak může opakovatelně posoudit, zda jsou ložiska motoru ohrožena výboji způsobenými provozem na měniči.

Jaký praktický postup zvolit při diagnostice pohonu

Při ověřování řízeného pohonu je vhodné postupovat v logickém pořadí. Nejdříve je třeba zjistit, zda má měnič správné napájecí podmínky. Bezprostředně na to navazuje kontrola harmonického zkreslení a vlivu měniče na síť, protože tyto jevy se vyhodnocují právě na vstupní straně pohonu. Poté dává smysl pokračovat měřením DC meziobvodu, výstupu měniče, svorek motoru a podle typu závady také hřídelového napětí.

Doporučený postup měření

• Vstup měniče: napětí, proud, frekvence, nesymetrie a zatížení fází.
• Harmonické a vliv na síť: harmonické proudů a napětí, THD, zatížení napájecí sítě a možný vliv měniče na ostatní zařízení.
• DC meziobvod: úroveň stejnosměrného napětí, stabilita a zvlnění.
• Výstup měniče: PWM napětí, výstupní proudy, V/f, napěťová modulace, špičky a nesymetrie.
• Svorky motoru: skutečné napětí na motoru, odrazy impulzů, dV/dt, vliv kabelu a uzemnění.
• Hřídel motoru: přítomnost impulzů hřídelového napětí, jejich amplituda a četnost.
• Report: uložení výsledků pro porovnání stavu před zásahem a po zásahu.

Tento postup je výhodný nejen při hledání poruchy, ale také při přejímce nového pohonu, po výměně měniče, po výměně motoru, po změně kabeláže, po instalaci výstupních filtrů nebo při opakovaných závadách, které se objevují jen při určitém zatížení.

Report jako důkaz a podklad pro údržbu

V průmyslové údržbě nestačí pouze říci, že měření „vypadalo dobře“ nebo že „na výstupu byly špičky“. Výsledek musí být doložitelný. Fluke MDA-550 III umožňuje ukládat obrazovky a vytvářet reporty, které lze použít pro dokumentaci závady, předání informací mezi směnami, komunikaci s dodavatelem měniče nebo pro porovnání stavu před a po opravě.

Praktická hodnota reportu je významná zejména u opakovaných závad. Pokud se pohon vrací do poruchy, je možné porovnat naměřené hodnoty v čase a zjistit, zda se změnilo napájení, zatížení, zvlnění DC sběrnice, výstupní napětí nebo hřídelové napětí.

Pro koho je Fluke MDA-550 III určen

Přístroj je vhodný zejména pro průmyslovou údržbu, servis frekvenčních měničů, energetiky výrobních závodů, techniky odpovědné za pohony čerpadel, ventilátorů, kompresorů, dopravníků, výrobních linek a dalších zařízení s řízenými motory.

Největší přínos má tam, kde je třeba rychle rozhodnout, zda je příčina problému v napájecí síti, v měniči, v motorovém kabelu, v motoru nebo v důsledcích spínání měniče. Díky vedenému měření je postup opakovatelný a méně závislý na tom, kdo měření provádí. Interpretace složitějších nálezů však stále vyžaduje elektrotechnickou kvalifikaci a znalost chování řízených pohonů.

Shrnutí

Řízený pohon je nutné posuzovat jako celek. Porucha se může projevit na motoru, ale její příčina může být na vstupu měniče, ve stejnosměrném meziobvodu, ve výkonové části měniče, v kabeláži nebo v hřídelovém napětí. Běžné jednorázové měření proto často nestačí.

Fluke MDA-550 III umožňuje provést systematickou diagnostiku celého pohonu pomocí vedených měřicích postupů. Technik získá správné zapojení, odpovídající měřicí profil, zobrazení průběhů a možnost vytvořit dokumentovaný report. To zrychluje hledání závad, zvyšuje opakovatelnost měření a pomáhá údržbě rozhodovat na základě konkrétních dat, nikoli pouze podle chybového hlášení měniče.
