Teledyne LeCroy MDA8000HD: analýza elektrických pohonů

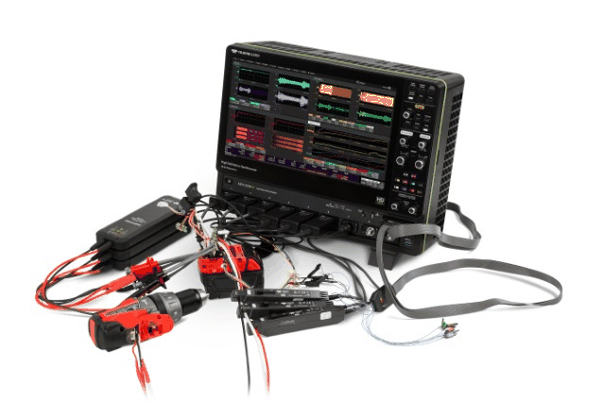

Dvanáctibitový osmikanálový analyzátor pohonů Teledyne LeCroy MDA8000HD představuje jedinečný nástroj pro vývojáře, testery a výrobce řízených pohonů. Umožňuje v reálném čase sledovat důležité parametry v obvodech elektrických pohonů.

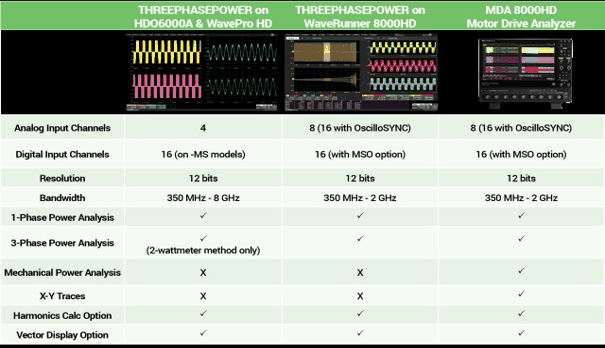

Dovolujeme si vám představit přírůstek do rodiny 12bitových osciloskopů Teledyne LeCroy. Motor Drive Analyzer (MDA) je rozšířením platformy osmikanálového osciloskopu WaveRunner 8000HD.

• Statické měření: Stejně jako analyzátor výkonu dokáže MDA8000HD zobrazit numerickou tabulku průměrných hodnot. Umožňuje také výpočty harmonických složek signálu a vektorové zobrazení.
• Dynamické měření: Díky akviziční paměti s kapacitou až 5 Gpts lze využít dlouhou dobu záznamu například při měření rozběhů či brzdění motoru. Funkce Zoom a Gate umožňují snadno lokalizovat dynamické jevy.
• Kompletní měření: Nadále lze využívat všechny možnosti, které poskytuje platforma osciloskopů Teledyne LeCroy. Patří mezi ně 12bitové rozlišení A/D převodníku, vyhledávání anomálií pomocí funkce WaveScan a sledování i dekódování řídicí komunikace. Díky možnosti konfigurace až 16 analogových a 16 digitálních kanálů lze dosáhnout plné kontroly i nad složitými systémy.

Klíčové použití

Osciloskopy Teledyne LeCroy MDA8000HD konstrukčně vycházejí z řady osciloskopů WaveRunner 8000HD. Jejich softwarová nadstavba Motor Drive Analyzer z nich však dělá jedinečný nástroj pro vývoj a testování řízených pohonů, spínaných zdrojů, usměrňovačů, střídačů a měničů AC/AC a DC/DC.

Kombinace osciloskopu a analyzátoru výkonu umožňuje na jedné straně sledovat průběhy signálů či časové parametry hran impulzů v řádu pikosekund a na straně druhé měřit třífázové výkony a účinnost, sledovat otáčky a točivý moment nebo dekódovat sériovou komunikaci.

Výkonová elektronika

Frekvenční měniče se dnes neuplatňují pouze u motorů vysokých výkonů, ale také tam, kde je potřeba rychle a efektivně řídit motory o výkonu několika stovek wattů.

Ať už jde o malé, nebo velké výkony, MDA umožňuje v reálném čase monitorovat například třífázový výkon, stabilitu stejnosměrného napětí meziobvodu a zároveň komunikaci po sériové sběrnici.

Ze snímačů na řízeném motoru lze do osciloskopu rovněž získávat informace o otáčkách, směru otáčení či poloze. Velká šířka pásma osciloskopů umožňuje sledovat náběžné hrany či rychlost spínání polovodičových prvků.

Automobilová elektronika

Hybridní a plně elektrické automobily používají výkonové DC/DC měniče pro obousměrnou konverzi energie z baterií do pohonných systémů a zpět, případně do pomocných obvodů.

Napětí se zde pohybuje v rozsahu od desítek do stovek voltů. Vícekanálový systém (16 + 16) umožňuje současně sledovat děje na mnoha místech vozidla a vyhodnocovat je z hlediska příčiny a následku.

Více informací naleznete na: Teledyne LeCroy WaveRunner 8000HD .

Autor článku: Bohumil Vítovec | Odborná garance: Bohumil Vítovec, Blue Panther s.r.o. | Datum vzniku stránky: 27. 10. 2026
