Arbitrární generátory Teledyne LeCroy: Vysoké rozlišení a přesné generování signálů

Arbitrární generátory Teledyne LeCroy T3AWG3252 a T3AWG3352 kombinují vysoké rozlišení s inovativní architekturou pro přesné generování signálových průběhů. Díky 16bitovému vertikálnímu rozlišení a možnosti využití přímé digitální syntézy nacházejí uplatnění v automobilovém, leteckém a obranném průmyslu, výzkumných centrech i univerzitních laboratořích.

Hlavní přednosti generátorů Teledyne LeCroy T3AWG3252 a T3AWG3352

• Vysoké rozlišení a přesná reprodukce signálových průběhů.
• Dva kanály s 16bitovým vertikálním rozlišením a maximálním napětím 12 Vpp.
• Paměť pro generování signálových průběhů až 1 Gpts.
• Maximální vzorkovací rychlost 1,2 GS/s a frekvence sinusového signálu 250 MHz nebo 350 MHz.
• Hardwarový offset poskytující výstupní napěťové okno ±24 V, případně 48 V.
• Modely s frekvencí 250 MHz a 350 MHz.
• Dvou-, čtyř- a osmikanálové varianty.

Multifunkční generování signálů

Multifunkční generátory T3AWG3252 a T3AWG3352 s inovativní architekturou kombinují funkce několika přístrojů: arbitrárního funkčního generátoru, arbitrárního generátoru průběhů a digitálního generátoru.

Tyto tři funkce využívají kombinaci dvou odlišných technologií generování signálu.

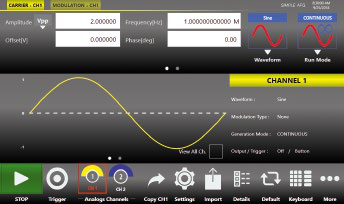

Při použití funkčního generátoru (AFG) je základem vylepšená přímá digitální syntéza signálu (Direct Digital Synthesis, DDS), která umožňuje uživateli měnit parametry napěťového průběhu během provozu.

Ovládání a nastavení jednotlivých kanálů i modulace lze jednoduše měnit pomocí dotykových gest na obrazovce.

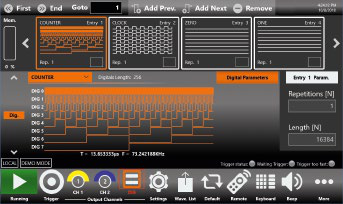

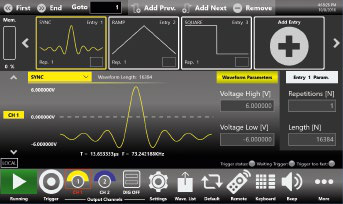

Při generování arbitrárních napěťových průběhů nebo digitálních signálů se využívá technologie proměnných hodin. Základní paměť pro průběh signálu má kapacitu 128 Mpts a lze ji rozšířit až na 1 Gpts pro každý kanál.

Vynikající signálová čistota a 16bitové rozlišení

Vysoká přesnost signálových průběhů je klíčovou podmínkou pro vývoj kvalitních produktů a přispívá ke zkrácení doby vývoje.

Generátory T3AWG3252 a T3AWG3352 díky 16bitovému vertikálnímu rozlišení umožňují emulovat i velmi jemné detaily signálových průběhů.

Tyto přístroje pomáhají zvyšovat efektivitu testování a umožňují přesnější porovnání výsledků reálného měření s teoretickými hodnotami.

Široké výstupní napěťové okno

Výstupní napěťové okno ±12 V (50 Ω) nebo ±24 V (50 Ω až po vysokou impedanci).

Rozsah výstupního napětí je klíčovým požadavkem při testování integrovaných obvodů, polovodičových součástek a obranných systémů.

Generátory T3AWG3252 a T3AWG3352 v tomto ohledu nabízejí široké možnosti díky kombinaci dvou funkcí.

Přesná emulace signálových průběhů

Generátory T3AWG dokáží emulovat i nejjemnější detaily signálových průběhů při vysokých hodnotách výstupního napětí.

Díky tomu představují výkonné nástroje pro testování odezvy zařízení na budicí signály.

V praxi mohou nastat situace, kdy je potřeba vytvořit „ideální signál“ a otestovat zařízení, jehož chování ovlivňuje nekontrolované nebo neznámé zkreslení.

Generátory T3AWG umožňují tyto podmínky simulovat a poskytují tak široké možnosti při vývoji a testování elektronických zařízení.

Autor: Ing. Bohumil Vítovec | Datum zveřejnění: 15. 10. 2026 | Garance obsahu – Blue Panther s.r.o. | Teledyne LeCroy: Technické informace výrobce

Fotografie

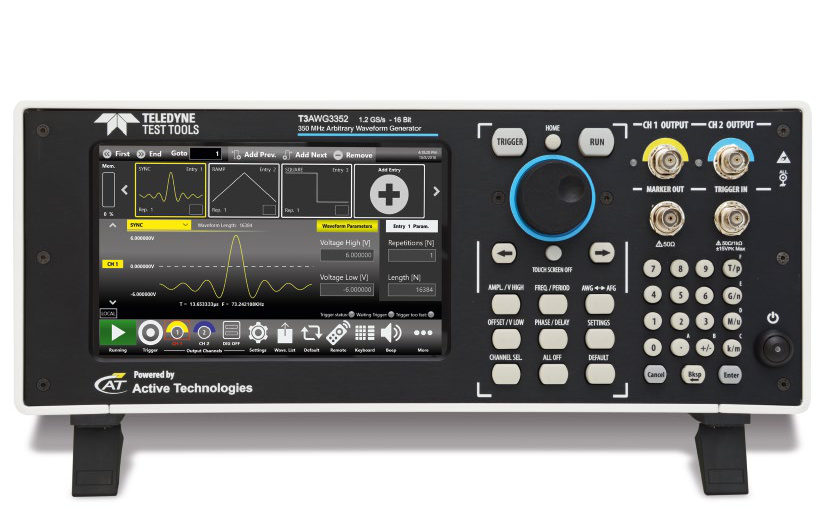

Arbitrární generátor T3AWG3252 a T3WAG3352

Vysokovýkonnový dvoukanálový arbitrální generátor T3AWG3252 a T3WAG3352 s vysokým rozlišením a inovativní architekturou umožňuje generovat 8mi kanálové digitální signály při práci jak v pravém arbitrárním modu či v přímé digitální syntéze. Jsou ideálním řešením pro automobilový průmysl, letectví, obranu, výzkumná centra, univerzity, průmysl 4.0.
